- 世界一流的多功能 dma 平台,满足拉伸、扭摆、弯曲和压缩等测量
- 独特的轴向-扭摆 dma,可在一个测试定义的同一样品下测定复杂的杨氏模量和剪切模量
- 空气轴承支撑的动磁马达,用于从 0.5 mn 到 40 n 的精准力值测量,以表征各种软硬材料
- 温度控制从 -160 ℃ 至 1000 ℃
- 随时配合各种类型的流变学研究
mcr 702e multidrive 是用途多样且功能强大的动态机械分析仪平台,适用于固体、软物质和液体样品。用户可以使用一台仪器执行拉伸、扭摆、弯曲和压缩的动态机械分析,标准和高度复杂的流变测量以及热机械分析 (tma)。该设备还可以通过一次试验测定同一个试样的杨氏模量和剪切模量,开辟了材料表征的新领域。该系统采用模块化设计,可以集成种类繁多的温控设备及特殊应用附件和测量系统,以满足不同应用的要求。
关键功能
采用了适应所有应用需求的双驱动系统
通过空气轴承支撑的上部旋转驱动器、空气轴承支撑的下部线性驱动器和光学编码器技术的组合,您可以在 0.5 mn 至 40 n 的力范围内执行线性动态机械分析,并在 0.5 nnm 至 230 mnm 的扭矩范围内执行扭摆动态机械分析。只需一台仪器即可进行 dma 拉伸、弯曲、压缩和扭摆以及流变学研究,以及热机械分析实验。这种灵活的设计概念让您能够完成动态机械分析仪独有的各种不同的测量任务。应用本身决定您使用哪种测量模式。

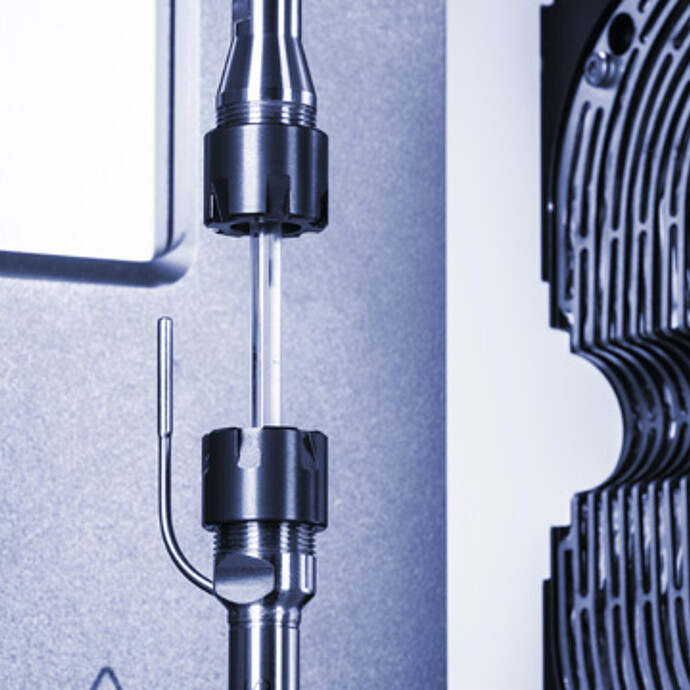

开创了全新的材料表征
一流的动磁马达和 ec 马达技术在同一个测试定义和一个样本内进行拉伸和扭摆的动态机械分析。这种轴向扭摆 dma 确定了复杂的杨氏 (e*) 和剪切 (g*) 模量作为温度、频率、时间或湿度在单个实验中的函数。首次实现了使用单体样本测定各向同性材料的泊松比。此外,在研究各向异性材料时,可以快速进行方向相关的表征,从而能够实现更全面的样品特性分析。

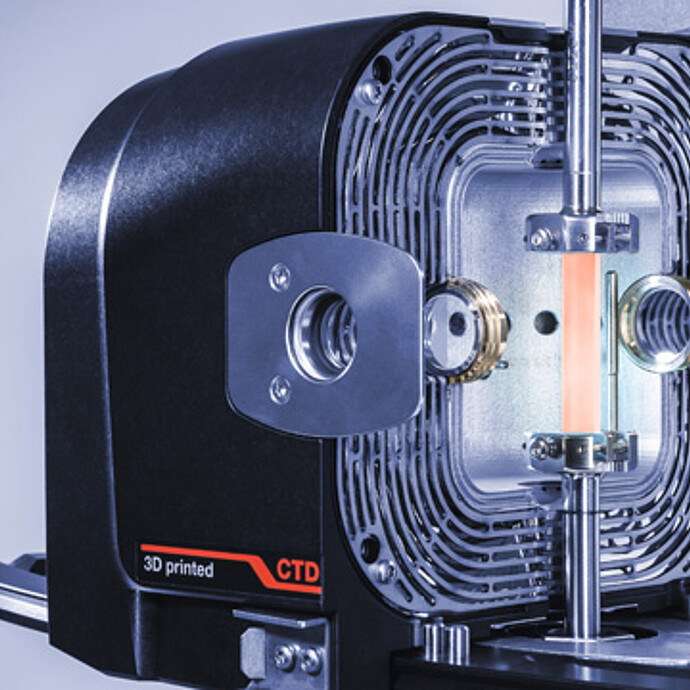

准确控制最重要的流变影响因素 – 温度
优化了对流温控系统,以形成均匀的温度分布,这对精确控制样品温度来说必不可少。此外,基于气体冷却器 (-90 ℃) 或液氮制冷 (-160 ℃) 的低温选项,可用于精确控制冷却。另外,还可以与温度控制相结合,同时控制样品的相对环境湿度。每个标准的测量系统都包含一个集成的温度传感器,位置靠近所夹样品。这样,测量的温度在整个温度范围内具有高精度和可重复性,无需人工干预。
自定义专用附件和定制尊龙凯时ag旗舰的解决方案
安东帕及其内部开发和生产团队能够为特殊应用提供设备和附件。例如,mcr 702e space multidrive 提供了充分的工作空间,以容纳各种配件和互补的测量仪器。此外,提供了用于测量浸没在液体中或者最低温度达到 -170 ℃ 或最高温度达 1000 ℃ 的固体测量附件。测量杆还可以与任何一次性或定制的夹具组合使用。为了测试粉状样品,安东帕提供与弯曲模式 dma 测量系统配合使用的材料袋。
利用 200 多种流变学附件拓展您的能力
除典型的动态热机械分析外,流变测量还可表征固体的变形特性以及流体的流动特性。要测量不同种类的样品,用户需要使用各种不同的测量系统、附件和控温系统。移除线性马达后,mcr 702e multidrive 可配备安东帕 mcr 系列任何测量夹具、温控模块和/或特殊应用模块,以便对样品进行标准和复杂的流变分析。

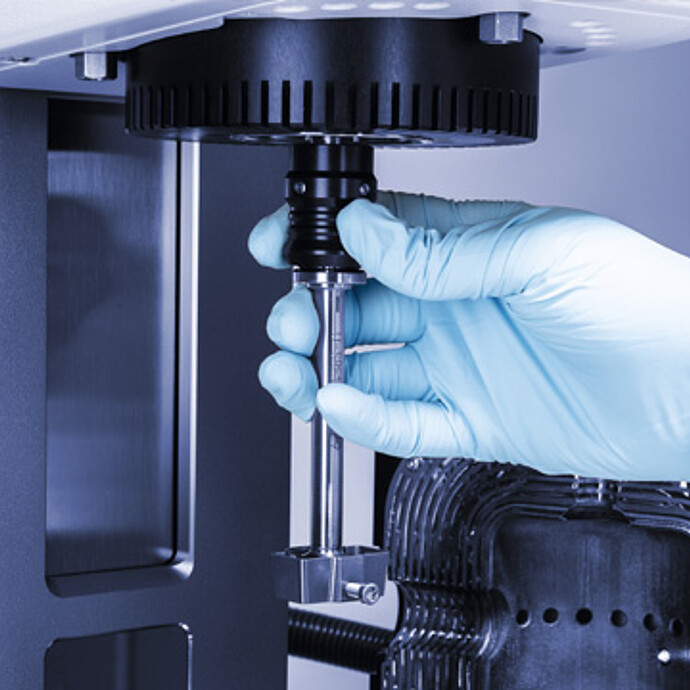

设置便捷,易于使用
所有温控设备和测量夹具均可集成和互换,并且您的 mcr 702e multidrive 可以作为多功能动态机械分析仪,满足每种新设置。使用 quickconnect 功能,单手即可完成连接操作,确保了方便快捷地迅速更换测试系统,其中无需使用螺纹固定装置。所有连接的设备和测量夹具都具有专利的 toolmaster 自动识别和配置功能。如需控制 mcr 702e multidrive,您可以依靠我们直观的多功能 rheocompass™ 软件帮您查找所需的预定义或自定义测试模板、自定义测试和分析程序、导出数据并生成测试报告。
技术规格
mcr 702e multidrive mcr 702e space multidrive | ||
单位 | 技术参数 | |
拉伸、弯曲和压缩 dma 测试的线性马达 | ||
最大载荷 | n | 40 |
最小载荷 | n | 0.0005 |
最大位移 | μm | 9400 (1 |
最小位移 | μm | 0.01 |
最大频率 | hz | 100 |
最小频率 | hz | 0.001 |
扭摆dma和流变测量的旋转马达 | ||
最大扭矩 | mnm | 230 |
最小扭矩(旋转) | nnm | 1 |
最小扭矩(振荡) | nnm | 0.5 |
最大偏转角(设定值) | µrad | ∞ |
最小偏转角(设置值) | µrad | 0.05 |
最大角速度 | rad/s | 314 |
最小角速度 | rad/s | 0 (2 |
最大角频率 | rad/s | 628 (3 |
最小角频率(4 | rad/s | 10 -7 (5 |
法向力范围 | n | -50 至 50 |
有关单旋转驱动模式下的一般特性、测量系统、附件和技术规格的详细信息,请见此处。 | ||
温度控制 | ||
最大温度范围 | ℃ | -160 至 1000 (6 |
最大加热速率 | k/min | 60 (6 |
最大制冷速率 | k/min | 30 (6 |
有关单旋转马达模式下的一般特性、测量系统、附件和技术规格的详细信息, 请见此处。 |
特性 | |
拉伸、弯曲和压缩模式下进行 dma 分析 | ✔ |
扭摆模式下进行 dma 分析 | ✔ |
轴向-扭摆组合模式的 dma 分析 | ✔ |
流变学 | ✔ |
热机械分析 | ✔ |
toolmaster™ 测量系统 | ✔ |
toolmaster™ 测量模块 | ✔ |
测量系统的无螺纹 quickconnect | ✔ |
t-ready™ | ✔ |
低温选项,液氮蒸发附件 | o |
低温选项,机械制冷模块 | o |
湿度选项 | o |
✔ 标配 | o 选配
1) 振动时最大位移为 ±4500 μm。
2) 在受控剪切应力 (css) 模式下。在控制剪切速率 (csr) 模式下,取决于测量点持续时间和采样速率。
3) 使用多波功能可以获得更高频率,可达 942 rad/s (150 hz) 或更高,取决于测量夹具和样品。
4) 由于测量点持续时间 >1 天,将频率设置为 10-4 rad/s 以下没有实际意义。
5) 理论值(每周期持续时间 = 2 年)。
6) 极限值根据所用的对流温控设备和测量系统而定。可根据要求提供定制的低温选项,温度低至 -170 ℃。
