mcr流变仪附件: 粒子成像测速 | anton-尊龙凯时ag旗舰

  • 3
  •  “结构分析和流变光学”附件
  • 用于流场的可视化分析

对复杂流场(例如剪切带、湍流或不稳定流动)的研究在流体力学或混合过程分析中非常重要。大多数流变测量理论都是基于测量期间为层流流场这一假设。然而,实际应用中,样品还显示存在湍流流场。因此,通过数字粒子图像测速仪(piv),有时也称为粒子跟踪测速仪(ptv),在流变测试的同时对流场进行可视化是非常重要的。

有关此技术的一些背景信息,请查看我们的 wiki 文章  “颗粒对悬浮流变学的影响”

关键功能

完全透明,可全面查看流动样品

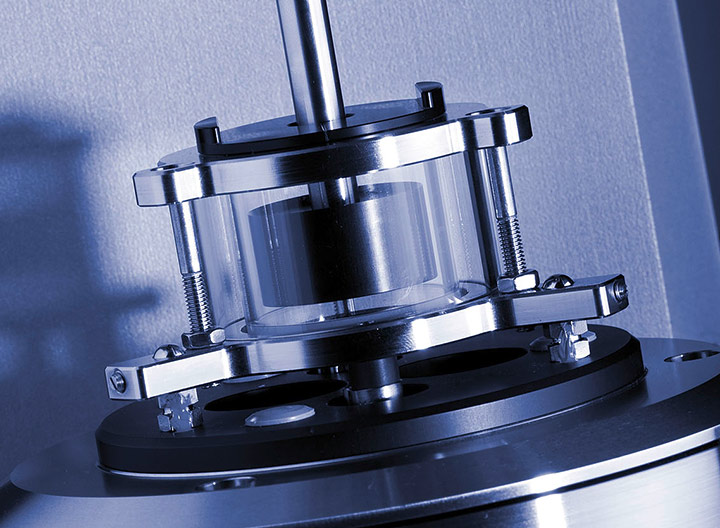

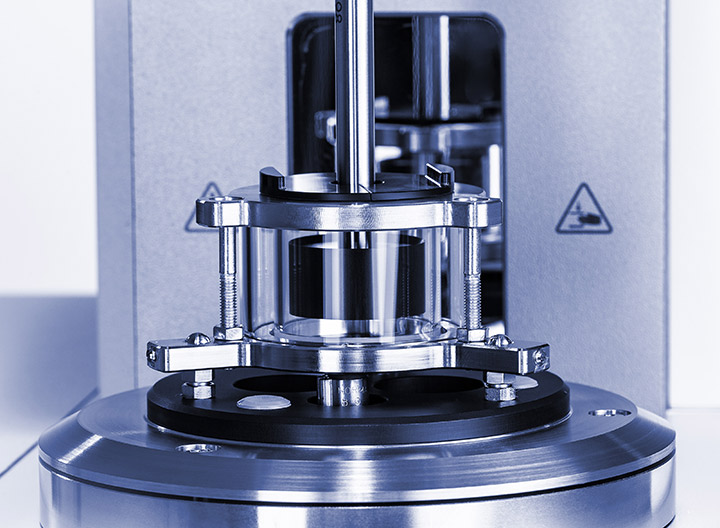

粒子成像测速仪的设置基于同轴圆筒测量系统,该系统安装在支柱上,可以从各个侧面实现光学接入。外筒(杯)由玻璃制成,而测量转子 (bob) 是经过阳极氧化处理的黑色铝制筒,可防止反射。piv 附件有两种配置,如 c-ltd 70/piv 或 c-ltd 50/piv/xxl, 支持液体温度控制,标准 piv 的温度范围为 10°c 至 70°c,xxl piv 的温度范围为 10°c 至 50°c。玻璃杯可以完全拆卸下来,很容易清洁。可根据要求提供其他尺寸和材质的定制 piv 系统。

从三种可能的运动模型中进行选择:searle、couette 或反向旋转

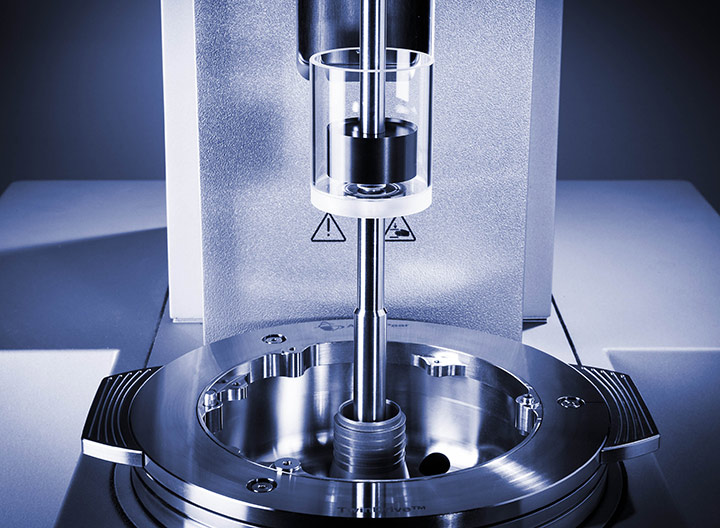

通过外筒(杯)和内筒 (bob) 都可运动的测量系统,可以完全表征各种材料的复杂流动,可产生不同程度的不稳定流动。结合使用带有 两套 ec 马达的流变仪,该配置可用于表征仅内筒运动(searle 模式),仅外杯运动(couette 模式)或外筒和内筒反向运动的模式。由于马达单元的快速连接,无需任何螺钉即可直接连接两个圆筒,轻松安装和拆卸这两个圆筒。

对各种材料进行详细的流场分析

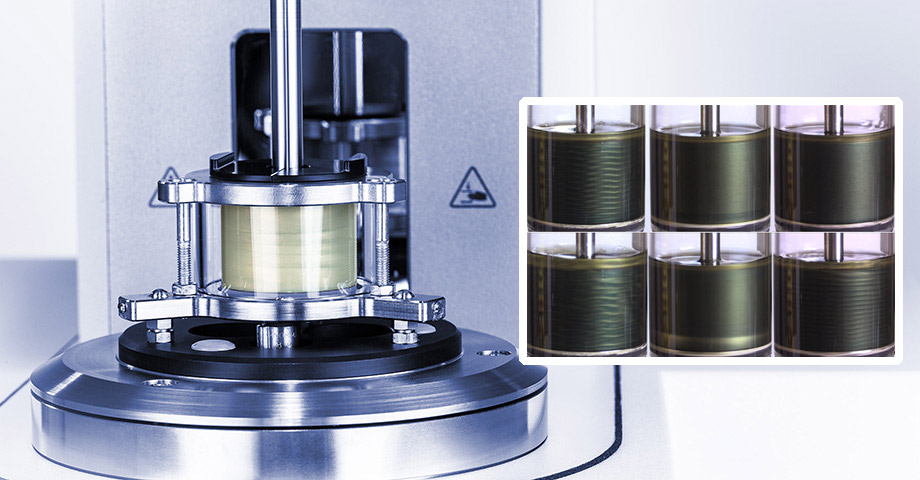

粒子成像测速模块与 mcr 流变仪的结合展示了一种强大的研究工具,可用于复杂黏弹性流体的详细流场分析,包括在流变测试(例如剪切带)、taylor 涡流等流动不稳定性或启动流等过程中的可视化流场行为。聚合物溶液和悬浮液的流变行为是一个重要的影响因素,因为溶液和悬浮液涉及许多工业生产过程。许多液体产品(例如油漆、油墨、饮料、药品、浆液或沐浴露)都包含各种类型的颗粒,以获得所需的最终产品或调整加工性能。

技术规格

piv 单元 材料和尺寸 温度范围 其他信息
c-ltd 70/piv 同轴圆筒系统

内杯:
直径 35 mm,透明硼硅酸盐玻璃

测量转子:
直径 32 mm,黑色阳极氧化铝
10°c 至 70°c(液体温度控制) 安东帕不提供 piv 的光学设备(激光、摄像机)。
c-ltd 50/piv-xxl 同轴圆筒系统

内杯:
直径 110 mm,透明硼硅酸盐玻璃

测量转子:
直径 100 mm,黑色阳极氧化铝
10°c 至 50°c
(液体温度控制)
适用于 mcr 302e、mcr 502e 和 mcr 702e;由于需要的工作空间,不适用于 mcr 102e。
专为沉降研究,气泡聚并而设计。
安东帕不提供 piv 的光学设备(激光、摄像机)。
piv/td 同轴圆筒系统

内杯:
直径 45 mm,透明硼硅酸盐玻璃

测量转子:
直径 43 mm,黑色阳极氧化铝
环境温度 仅适用于带有两个旋转马达的 mcr 702e multidrive 和 mcr 702e space multidrive。
安东帕不提供 piv 的光学设备(激光、摄像机)。

可根据要求提供其他尺寸和材料的定制 piv 模块。
